空調配管工具

●適合銅管外径…1/8”～5/8”(3～15.88mm)●全長…45mm●梱包サイズ:57×45×28●梱包重量98g

商品コード：

4518340008670

サイズ：

●全長…45mm

●適合銅管外径…3/8”～1.1/8”(9.5～28.5mm)●全長…70mm●梱包サイズ:60×75×30●梱包重量144g

商品コード：

4518340008694

サイズ：

●全長…70mm

●適合チューブカッター…EA203、EA203C、EA203G、EA203S●適用…銅管●重量…約29g●入数…5枚●重量（1ﾊﾟｯｸ）・・・25g●梱包サイズ:70×15×105●梱包重量29g

商品コード：

4518340008755

●適合管外径…1/8”～1.1/8”(3～28.5mm)●全長…130mm●付属品…スペア替刃1枚●替刃…EA203-11、EA203-13●梱包サイズ:135×57×35●梱包重量270g

商品コード：

4518340008793

サイズ：

●全長…130mm

●適合銅管外径…3/16”・1/4”・5/16”・3/8”・7/16”・1/2”・5/8”●なまし銅管用●フレアコーンに銅カスが付着するとガス漏れの原因になります。定期的に清掃しましょう。またフレアー加工する際は、事前に銅管のバリ取りを必ず行ってください。●梱包サイズ:200×125×27●梱包重量1080g

商品コード：

4518340008946

●用途…内面、外面面取●適合銅管外径…1/8”～1・1/2”(3～38mm)●サイズ…φ48×43(L)mm●梱包サイズ:51×51×51●梱包重量37g

商品コード：

4518340008984

サイズ：

φ48×43(L)mm

●仕様…ラチェット式●サイズ…φ39×62mm●適合銅管外径…1/8”～1”(3～25mm)●梱包サイズ:78×78×80●梱包重量336g

商品コード：

4518340009073

サイズ：

φ39×62mm

●フレアー…1/8”・3/16”・1/4”・5/16”・3/8”・7/16”・1/2”・5/8”・3/4”●セージング…3/16”・1/4”・5/16”・3/8”・1/2”・5/8”・3/4”●なまし銅管用●ケースサイズ…325×140×40mm●重量…2.0kg●●フレアコーンに銅カスが付着するとガス漏れの原因になります。定期的に清掃しましょう。またフレアー加工する際は、事前に銅管のバリ取りを必ず行って下さい。●梱包サイズ:325×140×40●梱包重量2000g

商品コード：

4518340009707

サイズ：

●ケースサイズ…325×140×40mm

●適合銅管外径…1/4”(6.35mm)・5/16”(8mm)・3/8”(9.53mm)・1/2”(12.7mm)5/8”(15.88mm)●全長…85～100mm●なまし銅管用●梱包サイズ:101×163×25●梱包重量580g

商品コード：

4518340009790

サイズ：

●全長…85～100mm

●全長…105mm●六角ビット…4×5mm(エアコンバルブ開閉用に)●ビット…(－)5mm×(＋)＃2●ビット長さ…64mm●梱包サイズ:62×33×80●梱包重量88g

商品コード：

4518340009851

サイズ：

●全長…105mm●ビット長さ…64mm

●銅管外径…1/4”(6.35mm)●全長…220mm●●エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。●曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。●梱包サイズ:253×70×40●梱包重量578g

商品コード：

4518340009912

サイズ：

●全長…220mm

●銅管外径…1/2”(12.7mm)●全長…465mm●梱包サイズ:124×480×87●梱包重量1650g

商品コード：

4518340009936

サイズ：

●全長…465mm

●銅管外径…3/4”(19.05mm)●全長…790mm●梱包サイズ:140×810×90●梱包重量3060g

商品コード：

4518340009950

サイズ：

●全長…790mm

●用途…給湯配管用に●銅管外径…12mm●なまし銅管用●全長…450mm●梱包サイズ:124×480×88●梱包重量1670g

商品コード：

4518340009981

サイズ：

●銅管外径…12mm●全長…450mm

●用途…給湯配管用に●銅管外径…8mm●全長…260mm●なまし銅管用●梱包サイズ:73×255×47●梱包重量588g

商品コード：

4518340010000

サイズ：

●銅管外径…8mm●全長…260mm

●なまし銅管専用●銅管外径…1/2”●冷媒管呼径…12.7mm●水道管呼径…3/8”●全長…450mm●45°、90°の目盛付●狭い場所での配管作業に便利です。●可動ハンドルは取りはずしできます。●サイズ毎にグリップの色を替えています。●壁持ち出しパイプなどを曲げるのに便利です。●ハンドルは力の入りやすい角度にしてあります。●グリップカラー…青●なまし銅管用●●エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。●曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。●梱包サイズ:130×45×480●梱包重量1580g

商品コード：

4518340010079

サイズ：

●冷媒管呼径…12.7mm●全長…450mm

●なまし銅管専用●銅管外径…3/4”●冷媒管呼径…19.05mm●水道管呼径…―●全長…750mm●45°、90°の目盛付●狭い場所での配管作業に便利です。●可動ハンドルは取りはずしできます。●サイズ毎にグリップの色を替えています。●壁持ち出しパイプなどを曲げるのに便利です。●ハンドルは力の入りやすい角度にしてあります。●グリップカラー…黒●なまし銅管用●梱包サイズ:195×805×70●梱包重量3340g

商品コード：

4518340010093

サイズ：

●冷媒管呼径…19.05mm●全長…750mm

●適合銅管…1/4”●全長…250mm●銅管の外側に入れて曲げます。●材質…スチール(亜鉛メッキ)●なまし銅管用●●冷媒に用いる配管では、外径の4倍以上の曲げ半径が推奨されています。曲げの内側にシワが現れる場合、曲げ半径が過小か、管肉厚が薄く適正ではないので使用しないで下さい。●●エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。●曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。●梱包サイズ:50×380×17●梱包重量70g

商品コード：

4518340010123

サイズ：

●全長…250mm

●適合銅管…1/2”●全長…305mm●銅管の外側に入れて曲げます。●材質…スチール(亜鉛メッキ)●なまし銅管用●梱包サイズ:55×365×25●梱包重量181g

商品コード：

4518340010147

サイズ：

●全長…305mm

●適合銅管…1/4”用●全長…2.6m●材質…スチール（亜鉛メッキ）●被膜銅管用●なまし銅管用●●スプリングベンダーを銅管から抜く時は右に回しながら（時計回り）抜くとスムーズに抜けます。●梱包サイズ:295×15×300●梱包重量220g

商品コード：

4518340010185

サイズ：

●全長…2.6m

●適合銅管…1/2”用●全長…2.6m●材質…スチール（亜鉛メッキ）●被膜銅管用●なまし銅管用●梱包サイズ:300×30×300●梱包重量656g

商品コード：

4518340010215

●適合銅管…3/8”●被覆銅管用●全長…2.6m●材質…ステンレス●なまし銅管用●梱包サイズ:300×20×300●梱包重量445g

商品コード：

4518340010260

サイズ：

●全長…2.6m

●適合銅管…5/8”●被覆銅管用●全長…2.6m●材質…ステンレス●なまし銅管用●梱包サイズ:300×30×300●梱包重量849g

商品コード：

4518340010291

サイズ：

●全長…2.6m

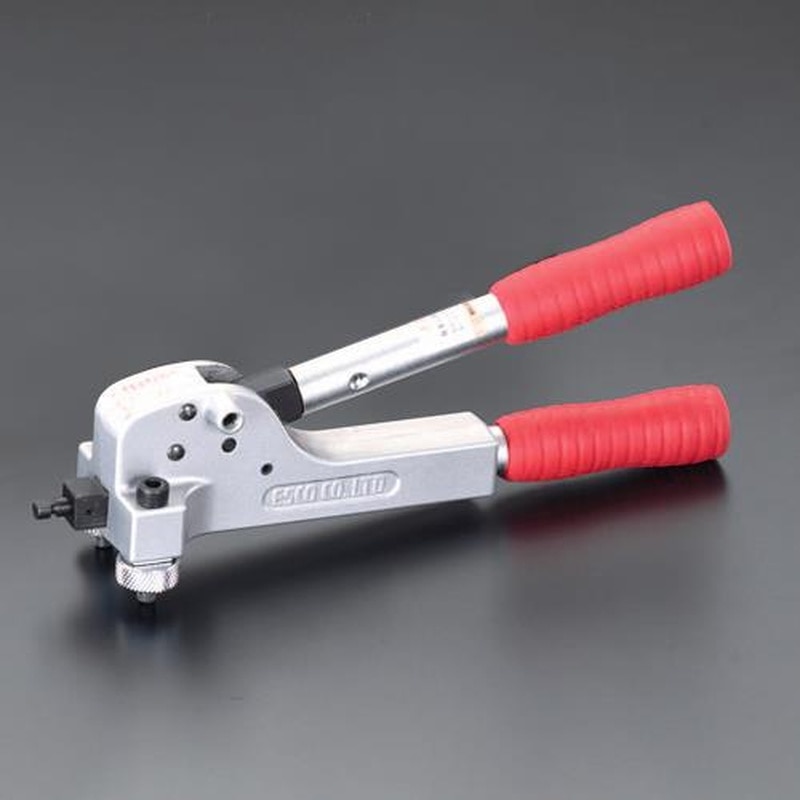

●全長…300mm●重量…1.4kg●ショートハンドル●材質…アルミ鋳物＋スチール●24cmのスキマがあれば作業できます。●なまし銅管用●梱包サイズ:85×310×80●梱包重量1400g

商品コード：

4518340010505

サイズ：

●全長…300mm

●なまし銅管専用●空調管の7/8”給湯管の3/4”まで使用できます。●曲げ能力…1/4”・5/16”・3/8”・1/2”・5/8”・3/4”・7/8”●曲げ半径…1/4”(31mm)・5/16”(31mm)・3/8”(31mm)・1/2”(34mm)・5/8”(49mm)・3/4”(80mm)・7/8”(88mm)●本体全長…307mm●本体重量…2.2kg●セット重量…6kg●逆作用対応(別途)●●エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。●曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。●現行ﾓﾃﾞﾙのｼｭｰ取付け部は、ソケットレンチの差込の様にボール固定式です。(ｻﾌﾞ画像1)●梱包サイズ:150×460×340●梱包重量6480g

商品コード：

4518340010567

サイズ：

●本体全長…307mm

●なまし銅管専用●銅管外径…3/8”●適合品番…EA275R、EA275H●材質…アルミ鋳物●梱包サイズ:90×75×42●梱包重量88g

商品コード：

4518340010604

●なまし銅管専用●銅管外径…1/2”、5/8”●適合品番…EA275R、EA275H●材質…スチール●ガイドプレート幅…155mm●ガイドプレート幅…155mm●梱包サイズ:100×205×25●梱包重量366g

商品コード：

4518340010628

サイズ：

●ガイドプレート幅…155mm

●なまし銅管専用●銅管外径…3/4”●適合品番…EA275R、EA275H●材質…アルミ鋳物●梱包サイズ:80×185×29●梱包重量191g

商品コード：

4518340010642

●なまし銅管専用●銅管外径…7/8”●適合品番…EA275R、EA275H●材質…アルミ鋳物●梱包サイズ:100×220×29●梱包重量264g

商品コード：

4518340010666

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…1・1/8”●曲げ半径…112mm●重量…2.26kg●梱包サイズ:236×257×75●梱包重量2260g

商品コード：

4518340010697

サイズ：

●曲げ半径…112mm

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…1・1/4”●曲げ半径…128mm●重量…2.96kg●梱包サイズ:306×305×75●梱包重量2960g

商品コード：

4518340010710

サイズ：

●曲げ半径…128mm

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…1・3/8”●曲げ半径…140mm●重量…3.7kg●梱包サイズ:304×298×70●梱包重量3700g

商品コード：

4518340010734

サイズ：

●曲げ半径…140mm

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276GEA276G、GE、旧EA276GE-10共用、GE、GE-10共用●最大曲げ角…180°●銅管サイズ…1・1/2”●曲げ半径…152mm●重量…4.14kg●EA276G、GE、旧EA276GE-10共用●梱包サイズ:305×303×76●梱包重量4140g

商品コード：

4518340010758

サイズ：

●曲げ半径…152mm

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…1・5/8”●曲げ半径…168mm●重量…4.2kg●梱包サイズ:350×63×220●梱包重量4200g

商品コード：

4518340010772

サイズ：

●曲げ半径…168mm

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…1・3/4”●曲げ半径…180mm●重量…5.36kg●梱包サイズ:365×80×245●梱包重量5360g

商品コード：

4518340010796

サイズ：

●曲げ半径…180mm

●銅管サイズ…7/8”・1”●EA276G、GE、旧EA276GE-10共用●材質…真鍮●ベンダー用ガイドに潤滑剤を塗布して曲げ作業を行うと、銅管への負担が減少し、きれいな仕上がりにつながります。(ベンダーシュー側には塗布しないで下さい。)●重量…1.24kg●梱包サイズ:140×49×80●梱包重量1240g

商品コード：

4518340010826

●銅管サイズ…1・1/4”、1・1/2”●EA276G、GE、旧EA276GE-10共用●材質…真鍮●ベンダー用ガイドに潤滑剤を塗布して曲げ作業を行うと、銅管への負担が減少し、きれいな仕上がりにつながります。(ベンダーシュー側には塗布しないで下さい。)●重量…1.28kg●梱包サイズ:155×48×100●梱包重量1280g

商品コード：

4518340010840

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…3/4”●曲げ半径…76mm●重量…1.04kg●梱包サイズ:155×61×140●梱包重量1040g

商品コード：

4518340010925

サイズ：

●曲げ半径…76mm

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…7/8”●曲げ半径…88mm●重量…1.32kg●梱包サイズ:210×62×190●梱包重量1320g

商品コード：

4518340010949

サイズ：

●曲げ半径…88mm

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…1”●曲げ半径…100mm●重量…1.76kg●梱包サイズ:255×245×73●梱包重量1760g

商品コード：

4518340010963

サイズ：

●曲げ半径…100mm

●耐圧…2.5MPa●適合銅管…1/4”●接続ねじ…M10●材質…スチール●銅管とチャージホースとの接続に用います。●密閉回路への冷媒充填時に使用●梱包サイズ:60×30×35●梱包重量164g

商品コード：

4518340017009

型番…248X10●対辺(mm)…8×10●サイズ…全長(L；mm)：145スパナ部巾(小・d1/大・d2；mm)：17.5/19.5スパナ部厚み(小・a1/大・a2；mm)：7/8.5スパナ部開き巾(小・m1/大・m2；mm)：6.3/7.1●ポイント…6●重量(g)…39●材質…クロム合金鋼●10°タイプ●6角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：145×20×20●梱包重量39g

商品コード：

4518340043411

サイズ：

対辺(mm)…8×10

型番…2430X32●対辺(mm)…30×32●サイズ…全長(L；mm)：300スパナ部巾(小・d1/大・d2；mm)：48.5/50.5スパナ部厚み(小・a1/大・a2；mm)：20/22スパナ部開き巾(小・m1/大・m2；mm)：22/24●ポイント…12●重量(g)…455●材質…クロム合金鋼●10°タイプ●12角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：297×52×52●梱包重量455g

商品コード：

4518340043428

サイズ：

対辺(mm)…30×32

型番…2410X12●対辺(mm)…10×12●サイズ…全長(L；mm)：160スパナ部巾(小・d1/大・d2；mm)：19.5/22.5スパナ部厚み(小・a1/大a2・；mm)：8.5/9.5スパナ部開き巾(小・m1/大・m2；mm)：7.1/9●ポイント…6●重量(g)…59●材質…クロム合金鋼●10°タイプ●6角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：162×23×23●梱包重量59g

商品コード：

4518340043435

サイズ：

対辺(mm)…10×12

型番…2411X13●対辺(mm)…11×13●サイズ…全長(L；mm)：170スパナ部巾(小・d1/大・d2；mm)：21.5/24スパナ部厚み(小・a1/大・a2；mm)：9/10スパナ部開き巾(小・m1/大・m2；mm)：8.6/10●ポイント…6●重量(g)…80●材質…クロム合金鋼●10°タイプ●6角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：169×25×25●梱包重量80g

商品コード：

4518340043442

サイズ：

対辺(mm)…11×13

型番…2412X14●対辺(mm)…12×14●サイズ…全長(L；mm)：180スパナ部巾(小・d1/大・d2；mm)：24/26スパナ部厚み(小・a1/大・a2；mm)：9.5/10.5スパナ部開き巾(小・m1/大・m2；mm)：9/11●ポイント…6●重量(g)…89●材質…クロム合金鋼●10°タイプ●6角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：181×27×27●梱包重量89g

商品コード：

4518340043459

サイズ：

対辺(mm)…12×14

型番…2417X19●対辺(mm)…17×19●サイズ…全長(L；mm)：220スパナ部巾(小・d1/大・d2；mm)：30/33スパナ部厚み(小・a1/大・a2；mm)：12/13スパナ部開き巾(小・m1/大・m2；mm)：14/15.8●ポイント…12●重量(g)…151●材質…クロム合金鋼●10°タイプ●12角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：220×34×34●梱包重量151g

商品コード：

4518340043466

サイズ：

対辺(mm)…17×19

型番…2422X24●対辺(mm)…22×24●サイズ…全長(L；mm)：245スパナ部巾(小・d1/大・d2；mm)：37/40.5スパナ部厚み(小・a1/大・a2；mm)：15/16スパナ部開き巾(小・m1/大・m2；mm)：17/18●ポイント…12●重量(g)…251●材質…クロム合金鋼●10°タイプ●12角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：243×42×42●梱包重量251g

商品コード：

4518340043480

サイズ：

対辺(mm)…22×24

型番…2424X27●対辺(mm)…24×27●サイズ…全長(L；mm)：270スパナ部巾(小・d1/大・d2；mm)：40.5/44.5スパナ部厚み(小・a1/大・a2；mm)：16/17.5スパナ部開き巾(小・m1/大・m2；mm)：18/20●ポイント…12●重量(g)…310●材質…クロム合金鋼●10°タイプ●12角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：266×45×45●梱包重量310g

商品コード：

4518340043497

型番…2427X36●対辺(mm)…27×36●サイズ…全長(L；mm)：300スパナ部巾(小・d1/大・d2；mm)：42/54スパナ部厚み(小・a1/大・a2；mm)：16/19スパナ部開き巾(小・m1/大・m2；mm)：20/27●ポイント…12●重量(g)…414●材質…クロム合金鋼●10°タイプ●12角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：303×54×54●梱包重量414g

商品コード：

4518340043503

サイズ：

対辺(mm)…27×36
