チューブ継手

ノンアスベストパッキン付き。

商品コード：

2502700139625

サイズ：

-

塩ビ配管接着用。●屋内配管には使用しないでください。

商品コード：

2502700158640

サイズ：

-

塩ビ配管接着用。●屋内配管には使用しないでください。

商品コード：

2502700160063

サイズ：

-

給水管長さ３００ミリ。●０７９６－３００、６４６５－１３、７８６２、７９４－０３１－１３、７９６－０５０のセット。

商品コード：

2502700160100

サイズ：

W75×H405×D30mm

塩ビ配管接着用。●屋内配管には使用しないでください。

商品コード：

2502700160803

サイズ：

-

ノンアスベストパッキン付き。

商品コード：

2502700161176

サイズ：

-

塩ビ配管接着用。●屋内配管には使用しないでください。

商品コード：

2502700162425

サイズ：

-

塩ビ配管接着用。●屋内配管には使用しないでください。

商品コード：

2502700179683

サイズ：

-

ノンアスベストパッキン付き。●両端ナットが中央によるので、配管内でもナットをまわしてネジをゆるめ、そのまま取外せます。●６１７３－１３×１３入り。

商品コード：

2502700180306

サイズ：

-

ノンアスベストパッキン付き。

商品コード：

2502700180955

サイズ：

W75×H95×D35mm

塩ビ配管接着用。●屋内配管には使用しないでください。

商品コード：

2502700183383

サイズ：

-

●スタンダードタイプに比べ、容積比40％の小型化に成功したワンタッチ継手です。●開放リングを楕円形状にすることで、超小型にもかかわらずチューブの脱着が簡単です。●適合チューブ外径D（mm）：6×6×6●流体温度（℃）：0～60（凍結なきこと）●使用流体：空気●使用温度範囲：0～60℃（凍結なきこと）●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ+ポリブチレンテレフタレート（PBT）、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-7127●こちらの商品は事業者様向け商品です。

商品コード：

2500100040060

●PBT樹脂を採用し、スパッタ等の延焼事故を防止。●空気圧汎用型継手では初の軽量化を実現。●適合チューブ外径D（mm）：6●接続口径：R1/4●六角対辺（mm）：14●使用圧力：1MPa（空気）、0.3MPa（水）●使用流体：空気、水●流体温度：-5～60℃（空気）、5～40℃（水）●材質／仕上：本体／黄銅+ニッケルメッキ、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：158-4243●こちらの商品は事業者様向け商品です。

商品コード：

2500100256997

●PBT樹脂を採用し、スパッタ等の延焼事故を防止。●空気圧汎用型継手では初の軽量化を実現。●適合チューブ外径D（mm）：6●接続口径：Rc1/4●六角対辺（mm）：17●使用圧力：1MPa（空気）、0.3MPa（水）●使用流体：空気、水●流体温度：-5～60℃（空気）、5～40℃（水）●材質／仕上：本体／黄銅+ニッケルメッキ、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：158-5860●こちらの商品は事業者様向け商品です。

商品コード：

2500100257000

●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●適合チューブ外径（mm）：6●接続口径：R1/4●六角対辺（mm）：14●流体温度（℃）：0～60（凍結なきこと）●全長（mm）：23.7●使用流体：空気、水（条件あり）●適合チューブ外径D（mm）：6●使用温度範囲：0～60℃（凍結なきこと）●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-9588●こちらの商品は事業者様向け商品です。

商品コード：

2500100257017

●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●適合チューブ外径（mm）：10●接続口径：R1/2●六角対辺（mm）：21●流体温度（℃）：0～60（凍結なきこと）●全長（mm）：30.4●使用流体：空気、水（条件あり）●適合チューブ外径D（mm）：10●使用温度範囲：0～60℃（凍結なきこと）●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-9651●こちらの商品は事業者様向け商品です。

商品コード：

2500100257024

●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●適合チューブ外径D1（mm）：8●適合チューブ外径D2（mm）：6●使用流体：空気、水（条件あり）●使用温度範囲：0～60℃（凍結なきこと）●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ+ポリブチレンテレフタレート（PBT）、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-9316●こちらの商品は事業者様向け商品です。

商品コード：

2500100257031

●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●適合チューブ外径D1（mm）：10●適合チューブ外径D2（mm）：6●使用流体：空気、水（条件あり）●使用温度範囲：0～60℃（凍結なきこと）●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ+ポリブチレンテレフタレート（PBT）、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-9324●こちらの商品は事業者様向け商品です。

商品コード：

2500100257048

●基本構成は、継手本体、フロントフェルール、バックフェルール、ナットの4点の部品からなり使用時にチューブが接続されます。●使用時のフロントとバックの2つのフェルールは、相互の連動作用により、チューブの許容限度内の外径、肉厚、材質、硬度の変化を補正し、漏れの生じない優れた接続を常に保障します。●Hy-Lokチューブ継手は、Hy-LokCorporationの厳格な品質管理プログラムのもとで製造されています。●ステンレス鋼316●チューブ外径D　インチ：1/4●チューブ外径D　ミリ：6.35●T　R（PT）：1/4●d　最小：4.82●対面距離（六角二面幅）h　インチ：9/16●対面距離（六角二面幅）h　ミリ：14.28●対面距離（六角二面幅）H　インチ：9/16●対面距離（六角二面幅）H　ミリ：14.28●A：15.24●B：17.78●l：30.48●L：37.84●コード番号：04111045●こちらの商品は事業者様向け商品です。

商品コード：

2500100621450

●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●適合チューブ外径（mm）：6●接続口径：Rc1/8●六角対辺（mm）：14●流体温度（℃）：0～60（凍結なきこと）●全長（mm）：6●使用流体：空気、水（条件あり）●適合チューブ外径D（mm）：6●使用温度範囲：0～60℃（凍結なきこと）●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-9448●こちらの商品は事業者様向け商品です。

商品コード：

2500100663665

●空気圧機器の配管接続に柔軟に対応。●コンパクトで美しいボディ。●機能性に富んだワンタッチ接続とリリースボタンの操作で切り離しもスムーズで簡単。●ミニタイプで空圧機器の配管スペースの削減に。●適用流体：空気●最高使用圧力：1mPa（10kgf/平方cm）●使用温度：マイナス5度～プラス60度●使用真空圧力：マイナス750mmHg●適用チューブ：ナイロン･ポリウレタン･テフロン●外径：直径6mm●ネジサイズ：R1/4テーパーオネジ●こちらの商品は事業者様向け商品です。

商品コード：

2500100181695

●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●適合チューブ外径D1（mm）：6●適合チューブ外径D2（mm）：4●使用流体：空気、水（条件あり）●使用温度範囲：0～60℃（凍結なきこと）●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ+ポリブチレンテレフタレート（PBT）、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-9308●こちらの商品は事業者様向け商品です。

商品コード：

2500100652966

●ハイコック用プラグです。●プラグを押し込むだけのワンアクションタイプです。●ハイコック用プラグ●使用流体：空気●接続ねじ部：R1/8●流体温度(℃)：-5～60℃●使用圧力：1MPa●材質／仕上：鋼鉄メッキ●原産国：日本●コード番号：808-2925●こちらの商品は事業者様向け商品です。

商品コード：

2500100674142

●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●適合チューブ外径（mm）：6●接続口径：Rc1/4●六角対辺（mm）：17●流体温度（℃）：0～60（凍結なきこと）●全長（mm）：6●使用流体：空気、水（条件あり）●適合チューブ外径D（mm）：6●使用温度範囲：0～60℃（凍結なきこと）●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-9456●こちらの商品は事業者様向け商品です。

商品コード：

2500100678225

●スタンダードタイプに比べ、容積比40％の小型化に成功したワンタッチ継手です。●開放リングを楕円形状にすることで、超小型にもかかわらずチューブの脱着が簡単です。●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～60（凍結なきこと）●使用流体：空気●適合チューブ外径D1(mm)：4●適合チューブ外径D2(mm)：6●使用温度範囲：0～60℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ+ポリブチレンテレフタレート（PBT）、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-7143●こちらの商品は事業者様向け商品です。

商品コード：

2500100698773

●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●適合チューブ外径D1(mm)：6●最高使用圧力(MPa)：1●使用温度範囲(℃)：0～60(凍結なきこと)●使用流体：空気、水(条件あり)●適合継手サイズD2(mm)：8●適合継手サイズD1(mm)：8●使用温度範囲：0～60℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●材質／仕上：本体／黄銅+無電解ニッケルメッキ+ポリブチレンテレフタレート（PBT）、シールゴム／ニトリルゴム（NBR）●原産国：日本●コード番号：290-9243●こちらの商品は事業者様向け商品です。

商品コード：

2500100702432

●用具不要のワンタッチ着脱。●チューブへの傷がつきにくいロック構造。●適合チューブ外径D(mm)：10×10●六角対辺(mm)：24●流体温度(℃)：-5～60●使用圧力：1MPa●使用流体：空気●流体温度：-5～60℃●本体:黄銅●シールゴム:ニトリルゴム（NBR）

商品コード：

2500200104570

サイズ：

●六角対辺：２４ｍｍ

●用具不要のワンタッチ着脱です。●チューブへの傷が付きにくいロック構造です。●各種エア配管。●適合チューブ外径D(mm)：10●使用流体：空気●適合継手サイズ d(mm)：4●流体温度：-5～60℃●本体：亜鉛合金●シールゴム:ニトリルゴム(NBR)

商品コード：

2500200106611

●パッキンにフッ素ゴムを使用し、優れた耐久性を発揮します。●ワンタッチ継手への着脱が簡単に行えます。●冷却水配管用。●適合チューブ外径D(mm)：10●最高使用圧力(MPa)：1.0●使用流体：工業用水(圧縮空気)●外径(mm)：18.0●適合継手サイズ d(mm)：10●流体温度(℃)：0～200●適合チューブ外径(mm)：10●流体温度：0～200℃●本体：黄銅●シールゴム：フッ素ゴム

商品コード：

2500200106628

サイズ：

●外径：１８．０ｍｍ

●用具不要のワンタッチ着脱です。●チューブへの傷が付きにくいロック構造です。●ボディーが金属製で衝撃などに強い構造になっています。●各種エア配管。●適合チューブ外径D(mm)：10×10●本体：真鍮●シールゴム:ニトリルゴム(NBR)

商品コード：

2500200106734

●ワンタッチ接続機能付きで、接続時には挿入部は無圧になるように設計されています。●ホース内の残圧によるホースの反動、不快な騒音を解消するパージ機能（残圧抜き機能）付きです。●適合チューブ外径D(mm)：10×10●流体温度(℃)：-5～60●使用圧力：1MPa●使用流体：空気●本体:黄銅●シールゴム:ニトリルゴム（NBR）

商品コード：

2500200106741

●用具不要のワンタッチ着脱。●チューブへの傷がつきにくいロック構造。●適合チューブ外径D(mm)：10×10×10●使用圧力：1MPa●使用流体：空気●流体温度(℃)：-5～60℃●本体:亜鉛合金●シールゴム:ニトリルゴム（NBR）

商品コード：

2500200106758

●パッキンにフッ素ゴムを使用し、優れた耐久性を発揮します。●冷却水配管用。●適合チューブ外径D(mm)：10×10×10●最高使用圧力(MPa)：1.0●流体温度(℃)：0～200●使用流体：工業用水(圧縮空気)●サイズ(mm)：32.0×46.0●外径(mm)：18.0●適合チューブ外径(mm)：10×10×10●流体温度：0～200℃●本体：黄銅●シールゴム：フッ素ゴム

商品コード：

2500200106765

サイズ：

●サイズ：３２．０×４６．０ｍｍ●外径：１８．０ｍｍ

●用具不要のワンタッチ着脱です。●チューブへの傷がつきにくいロック構造です。●ボディが金属製で衝撃などに強い構造になっています。●各種エア配管●適合チューブ外径D(mm)：4●ネジ部：R1/8●本体：しんちゅう●シール材：ニトリルゴム

商品コード：

2500203844374

●用具不要のワンタッチ着脱です。●チューブへの傷がつきにくいロック構造です。●各種エア配管●適合チューブ外径D(mm)：8●ネジ部：R1/4●本体：しんちゅう、ポリアセタール樹脂●シール材：ニトリルゴム

商品コード：

2500203917849

●耐久性抜群の特殊構造で片手で確実に着脱が出来ます。●Oリングシール構造でシール性抜群です。フッ素ゴム仕様も対応可能です。●ロックリングを鋼鉄製(オプション)にする事でステンレスパイプ、銅パイプにも対応可能です。●金蔵ボディで耐久性抜群●各種エア配管●適合チューブ外径D(mm)：12●使用圧力：1MPa●使用流体：圧縮空気●ネジ部：R3/8●流体温度(℃)：-5～60℃●オネジタイプはネジシール付●本体：しんちゅう、ポリアセタール樹脂、ステンレス●シール材：ニトリルゴム

商品コード：

2500204058404

●一般空気圧配管用のワンタッチ継手内蔵型カップリングです。●片手操作で着脱できます。●適合チューブ外径D(mm)：6●使用流体：空気、水(条件有)●適用ソケット：CPSE7タイプ●使用温度範囲：0～60℃(凍結なきこと)●最高使用圧力：0.9MPa●使用真空圧力：-100kPa●適合ソケット：ライトカップリングE7シリーズ●金属部品：黄銅＋無電解ニッケルメッキ●樹脂部品：ＰＢＴ●シールゴム：ＮＢＲ

商品コード：

2500204088340

●一般空気圧配管用ワンタッチ継手内蔵型カップリングです。●片手操作で簡単着脱できます。●オール樹脂製で軽量・コンパクトです。●接続口径：R1/4●使用流体：空気●適合プラグ：20シリーズ●使用温度範囲：0～60℃(凍結なきこと)●最高使用圧力：0.9MPa●使用真空圧力：-100kPa●金属本体:黄銅+無電解ニッケルメッキ●樹脂本体:POM●シールゴム:NBR

商品コード：

2500204089828

●一般空気圧配管用ワンタッチ継手内蔵型カップリングです。●片手操作で簡単着脱できます。●オール樹脂製で軽量・コンパクトです。●接続口径：R3/8●使用流体：空気●適合プラグ：20シリーズ●使用温度範囲：0～60℃(凍結なきこと)●最高使用圧力：0.9MPa●使用真空圧力：-100kPa●金属本体:黄銅+無電解ニッケルメッキ●樹脂本体:POM●シールゴム:NBR

商品コード：

2500204089842

●一般空気圧配管用ワンタッチ継手内蔵型カップリングです。●片手操作で簡単着脱できます。●オール樹脂製で軽量・コンパクトです。●接続口径：R1/2●使用流体：空気●適合プラグ：20シリーズ●使用温度範囲：0～60℃(凍結なきこと)●最高使用圧力：0.9MPa●使用真空圧力：-100kPa●金属本体:黄銅+無電解ニッケルメッキ●樹脂本体:POM●シールゴム:NBR

商品コード：

2500204089866

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●接続口径：R1/8●六角対辺(mm)：14●使用圧力：1MPa●使用流体：空気、水(条件有)、熱媒体油(条件有)●適合チューブ外径D(mm)：8●使用温度範囲：0～120℃(凍結なきこと)●本体:黄銅+無電解ニッケルメッキ●シールゴム:FKM

商品コード：

2500204427781

サイズ：

●六角対辺：１４ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●接続口径：R1/4●六角対辺(mm)：14●使用圧力：1MPa●使用流体：空気、水(条件有)、熱媒体油(条件有)●適合チューブ外径D(mm)：8●使用温度範囲：0～120℃(凍結なきこと)●本体:黄銅+無電解ニッケルメッキ●シールゴム:FKM

商品コード：

2500204427798

サイズ：

●六角対辺：１４ｍｍ

●チューブインサート部を持ちスリーブ･袋ナットで締込む機構ですので確実な接続ができます。●チューブが破壊するまで接続部分に異常がない仕様です。●R(PT) ネジサイズ別のカラーネジシールつきです。●空気圧配管用●水圧配管用●油圧配管用●適合チューブ外径D(mm)：12.7●接続口径：PT1/4●使用流体：空気、水、油、有機溶剤●適合チューブ内径(mm)：9.56●六角対辺(mm)本体：14●六角対辺(mm)取付けナット：19●流体温度：-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)●最高使用圧力：チューブ最高使用圧力に準拠●使用真空圧力：0.014kPa以上(USは除く、使用流体が空気の場合)●適用チューブ(使用流体が空気の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ( US、UH、UF、UFL、UE、UC)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が水の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ(UF、UFL)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が油の場合)：ナイロンチューブ(AS1、AS2、AS4)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が有機溶剤の場合)：マルチレイヤーチューブ( AP1、AP4、UP1)●黄銅●凍結させないで下さい。●適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。

商品コード：

2500204599686

●チューブインサート部を持ちスリーブ･袋ナットで締込む機構ですので確実な接続ができます。●チューブが破壊するまで接続部分に異常がない仕様です。●R(PT) ネジサイズ別のカラーネジシールつきです。●空気圧配管用●水圧配管用●油圧配管用●適合チューブ外径D(mm)：12.7●接続口径：PT3/8●使用流体：空気、水、油、有機溶剤●適合チューブ内径(mm)：9.56●六角対辺(mm)本体：14●六角対辺(mm)取付けナット：19●流体温度：-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)●最高使用圧力：チューブ最高使用圧力に準拠●使用真空圧力：0.014kPa以上(USは除く、使用流体が空気の場合)●適用チューブ(使用流体が空気の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ( US、UH、UF、UFL、UE、UC)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が水の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ(UF、UFL)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が油の場合)：ナイロンチューブ(AS1、AS2、AS4)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が有機溶剤の場合)：マルチレイヤーチューブ( AP1、AP4、UP1)●黄銅●凍結させないで下さい。●適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。

商品コード：

2500204599693

●チューブインサート部を持ちスリーブ･袋ナットで締込む機構ですので確実な接続ができます。●チューブが破壊するまで接続部分に異常がない仕様です。●R(PT) ネジサイズ別のカラーネジシールつきです。●空気圧配管用●水圧配管用●油圧配管用●適合チューブ外径D(mm)：6.35●接続口径：PT1/4●使用流体：空気、水、油、有機溶剤●適合チューブ内径(mm)：4.57●六角対辺(mm)本体：10●六角対辺(mm)取付けナット：12●流体温度：-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)●最高使用圧力：チューブ最高使用圧力に準拠●使用真空圧力：0.014kPa以上(USは除く、使用流体が空気の場合)●適用チューブ(使用流体が空気の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ( US、UH、UF、UFL、UE、UC)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が水の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ(UF、UFL)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が油の場合)：ナイロンチューブ(AS1、AS2、AS4)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が有機溶剤の場合)：マルチレイヤーチューブ( AP1、AP4、UP1)●黄銅●凍結させないで下さい。●適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。

商品コード：

2500204599716

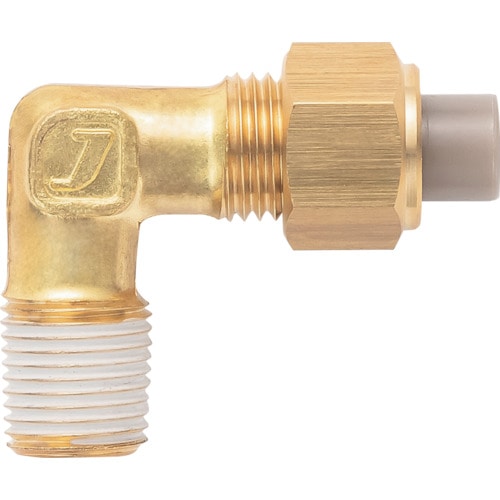

●チューブインサート部を持ちスリーブ･袋ナットで締込む機構ですので確実な接続ができます。●チューブが破壊するまで接続部分に異常がない仕様です。●R(PT) ネジサイズ別のカラーネジシールつきです。●空気圧配管用●水圧配管用●油圧配管用●適合チューブ外径D(mm)：6.35●接続口径：PT1/8●使用流体：空気、水、油、有機溶剤●適合チューブ内径(mm)：4.57●六角対辺(mm)本体：10●六角対辺(mm)取付けナット：12●流体温度(℃)：-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)●最高使用圧力：チューブ最高使用圧力に準拠●使用真空圧力：0.014kPa以上(USは除く、使用流体が空気の場合)●適用チューブ(使用流体が空気の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ( US、UH、UF、UFL、UE、UC)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が水の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ(UF、UFL)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が油の場合)：ナイロンチューブ(AS1、AS2、AS4)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が有機溶剤の場合)：マルチレイヤーチューブ( AP1、AP4、UP1)●黄銅●凍結させないで下さい。●適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。

商品コード：

2500204599723

●チューブインサート部を持ちスリーブ･袋ナットで締込む機構ですので確実な接続ができます。●チューブが破壊するまで接続部分に異常がない仕様です。●R(PT) ネジサイズ別のカラーネジシールつきです。●空気圧配管用●水圧配管用●油圧配管用●適合チューブ外径D(mm)：6.35●接続口径：PT3/8●使用流体：空気、水、油、有機溶剤●適合チューブ内径(mm)：4.57●六角対辺(mm)本体：14●六角対辺(mm)取付けナット：12●流体温度(℃)：-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)●最高使用圧力：チューブ最高使用圧力に準拠●使用真空圧力：0.014kPa以上(USは除く、使用流体が空気の場合)●適用チューブ(使用流体が空気の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ( US、UH、UF、UFL、UE、UC)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が水の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ(UF、UFL)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が油の場合)：ナイロンチューブ(AS1、AS2、AS4)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が有機溶剤の場合)：マルチレイヤーチューブ( AP1、AP4、UP1)●黄銅●凍結させないで下さい。●適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。

商品コード：

2500204599730

●チューブインサート部を持ちスリーブ･袋ナットで締込む機構ですので確実な接続ができます。●チューブが破壊するまで接続部分に異常がない仕様です。●R(PT) ネジサイズ別のカラーネジシールつきです。●空気圧配管用●水圧配管用●油圧配管用●適合チューブ外径D(mm)：3.18●接続口径：PT1/4●使用流体：空気、水、油、有機溶剤●適合チューブ内径(mm)：2.36●六角対辺(mm)本体：10●六角対辺(mm)取付けナット：8●流体温度(℃)：-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)●最高使用圧力：チューブ最高使用圧力に準拠●使用真空圧力：0.014kPa以上(USは除く、使用流体が空気の場合)●適用チューブ(使用流体が空気の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ( US、UH、UF、UFL、UE、UC)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が水の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ(UF、UFL)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が油の場合)：ナイロンチューブ(AS1、AS2、AS4)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が有機溶剤の場合)：マルチレイヤーチューブ( AP1、AP4、UP1)●黄銅●凍結させないで下さい。●適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。

商品コード：

2500204599747

●チューブインサート部を持ちスリーブ･袋ナットで締込む機構ですので確実な接続ができます。●チューブが破壊するまで接続部分に異常がない仕様です。●R(PT) ネジサイズ別のカラーネジシールつきです。●空気圧配管用●水圧配管用●油圧配管用●適合チューブ外径D(mm)：3.18●接続口径：PT1/8●使用流体：空気、水、油、有機溶剤●適合チューブ内径(mm)：2.36●六角対辺(mm)本体：7●六角対辺(mm)取付けナット：8●流体温度(℃)：-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)●最高使用圧力：チューブ最高使用圧力に準拠●使用真空圧力：0.014kPa以上(USは除く、使用流体が空気の場合)●適用チューブ(使用流体が空気の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ( US、UH、UF、UFL、UE、UC)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が水の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ(UF、UFL)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が油の場合)：ナイロンチューブ(AS1、AS2、AS4)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が有機溶剤の場合)：マルチレイヤーチューブ( AP1、AP4、UP1)●黄銅●凍結させないで下さい。●適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。

商品コード：

2500204599754

●チューブインサート部を持ちスリーブ･袋ナットで締込む機構ですので確実な接続ができます。●チューブが破壊するまで接続部分に異常がない仕様です。●R(PT) ネジサイズ別のカラーネジシールつきです。●空気圧配管用●水圧配管用●油圧配管用●適合チューブ外径D(mm)：4.76●接続口径：PT1/4●使用流体：空気、水、油、有機溶剤●適合チューブ内径(mm)：3.48●六角対辺(mm)本体：10●六角対辺(mm)取付けナット：10●流体温度(℃)：-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)●最高使用圧力：チューブ最高使用圧力に準拠●使用真空圧力：0.014kPa以上(USは除く、使用流体が空気の場合)●適用チューブ(使用流体が空気の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ( US、UH、UF、UFL、UE、UC)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が水の場合)：ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ(UF、UFL)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が油の場合)：ナイロンチューブ(AS1、AS2、AS4)、マルチレイヤーチューブ( AP1、AP4、UP1)●適用チューブ(使用流体が有機溶剤の場合)：マルチレイヤーチューブ( AP1、AP4、UP1)●黄銅●凍結させないで下さい。●適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。
